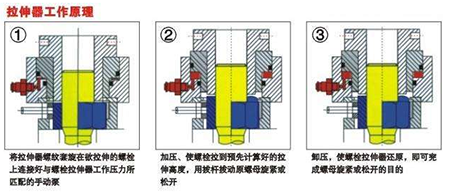

液压螺栓拉伸器一般由液压泵、高压软管、压力表和拉伸体组成。其中液压泵为动力源，压力表反映泵的输出压力，高压软管联接液压泵和拉伸体。拉伸体是实现螺栓拉伸的执行元件。主要由活塞缸、活塞、支承桥和拉伸螺母组成。结构如下图所示。工作时，动力源输出的高压油经高压软管输送至活塞缸3，在压力作用下活塞缸中的活塞上移，带动拉伸螺母向上移动。拉伸螺母与工作螺栓螺纹联接，从而拉长工作螺栓，使螺栓伸长达到所要求的变形量，变形控制在弹性变形范围之内，然后进行预紧或拆卸作业，最后通过液力或者机械回位的方式使工作螺栓回复原来的形状，完成作业。
